1.2GHz，接收光功率可低至-18dBm，光AGC范围 -15～-5 dBm，内置CWDM，可选配常规G/E PON或10G/E PON版本，+5V或+12V电源适配器。
* 频率范围45MHz ~1.2GHz。
* 接收光功率可低至-18dBm。
* 光AGC范围 -15～-5 dBm。
* 三色LED光功率指示灯。
* 低噪声砷化镓MMIC放大芯片。
* 超低功耗，仅2W。

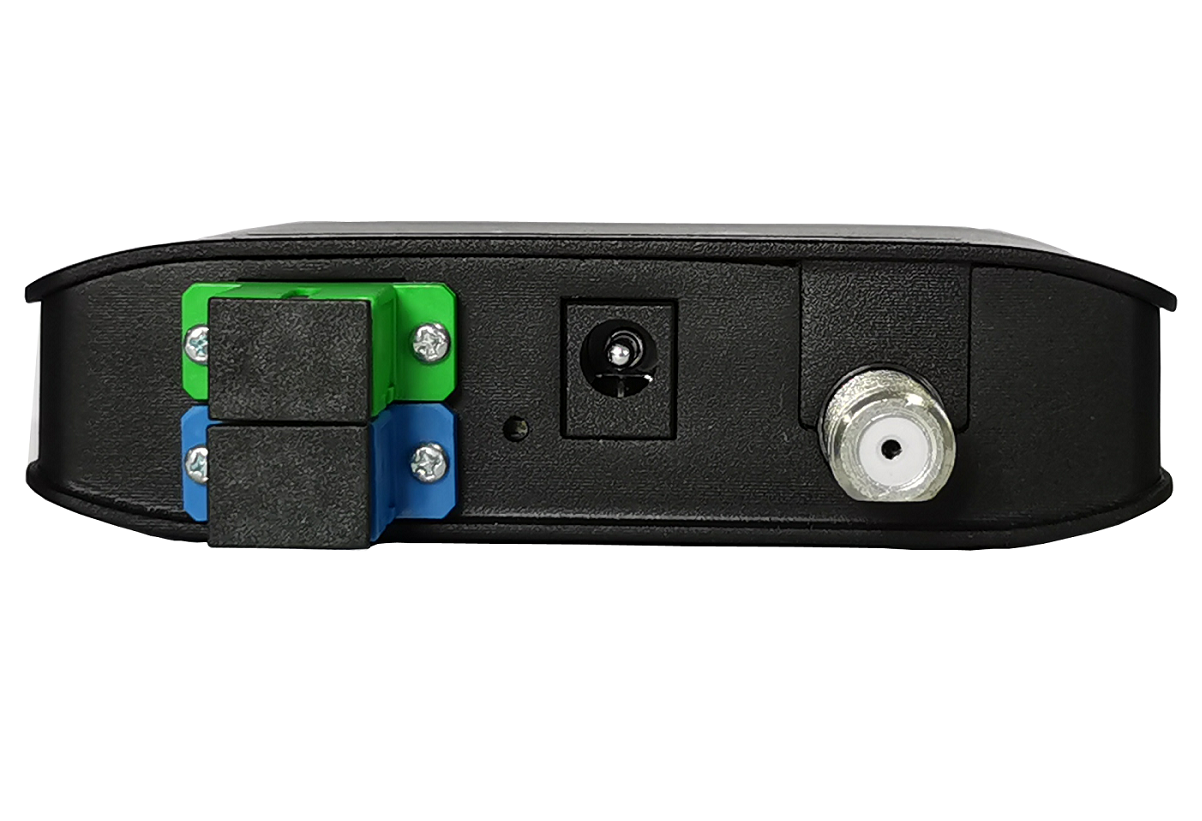

* 可选配SC/LC - APC/UPC 接口。
* 内置CWDM，可选配常规G/E PON或10G/E PON版本。
* 可配选+5V或+12V电源适配器。
光学参数
|
项目 |
G/E PON |
10 G/E PON |
|
工作波长 |
1260-1650 nm |
1260-1650 nm |
|
CATV波长 |
1540-1560 nm |
1540-1560 nm |
|
PON波长 |
1310,1490 nm |
1270,1310,1490,1577nm |
|
插入损耗 IL |
＜0.7dB |
＜0.7dB |
|
隔离度Com-Pass |
＞35dB @1490 |
＞35dB @1490,1577 |
|
隔离度Ref-Pass |
＞35dB @1310 |
＞35dB @1270,1310 |
|
反射RL |
＞45dB |
＞45dB |
|
响应度mA/mW |
＞0.85 |
＞0.85 |
|
连接器 |
SC/APC, SC/UPC, LC/APC, LC/UPC |
|
射频参数
|
|
参数 |
单位 |
规格 |
备注 |
|
|
RF |
输入光功率 |
dBm |
-18 ～0 |
|
|
|
AGC范围 |
dBm |
-15 ～ -5 |
|
||
|
等效噪声电流 |
|
≤5 pA/rt(Hz) |
|
||
|
频率范围 |
MHZ |
45 ～1218 |
|
||
|
平坦度 |
dB |
±0.75: 45 ～1003 ±1: 1003 ～1218 |
Pin： -13dBm |
||
|
反射 |
dB |
≥14 |
Pin： -13dBm |
||
|
输出电平 |
dBuV |
≥80 |
3.5% OMI / CH， AGC范围内 |
||
|
C/N |
dB |
≥ 44 |
-9dBm接收，59CH PAL-D， 单频道调制度3.5% |
||
|
C/CTB |
dB |
≥ 58 |
|||
|
C/CSO |
dB |
≥ 58 |
|||
|
MER |
dB |
＞32 |
-15dBm接收，96CH QAM256， 单频道调制度3.5% |
||
|
BER |
|
＜1E-9 |
|||
|
其他 |
工作电压 |
V |
DC12V/DC5V |
220V,50HZ |
|
|
电源接口 |
|
内径 2.5mm @DC5V |
圆形插头，外径 5.5mm |
||
|
内径 2.1mm @DC12V |
|||||
|
RF接口 |
|
英制/公制 F头 |
|||
|
功耗 |
W |
＜3 |
|
||
|
ESD |
KV |
2 |
|
||
|
工作温度 |
℃ |
-10～+55 |
|
||
|
工作湿度 |
|
95% 无冷凝 |
|
||
|
环保要求 |
|
ROHS 2 |
|
||
|
MTBF |
|
15年 |
|||
|

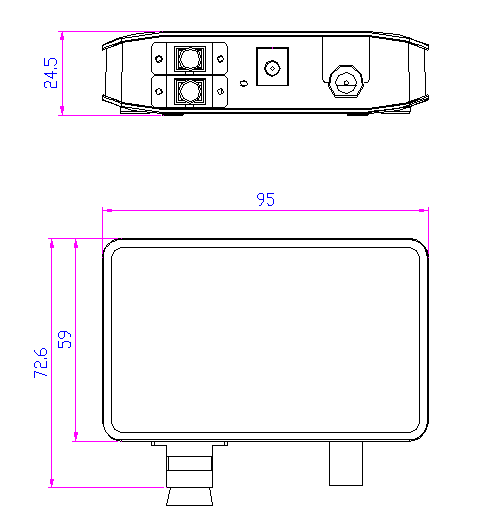

外形尺寸 |
mm |
95*60*25（不包含法兰和F头） |
|||
|
光功率指示灯 |
绿色：-15～+2dBm 橙色：＜-15dBm 红灯：＞+2dBm
|
||||
