支持热插拔，可选配CWDM，输出光功率可调衰减，范围0~4dB，0.1dB步进，泵浦温度、偏置电流、制冷电流实时检测。
使EDFA模块输出光功率保持恒定。内部控制电路可以维持着激光器的输出功率和温度，可以通过CMM总线管理单元进行参数的设置和查看。
● 支持热插拔。

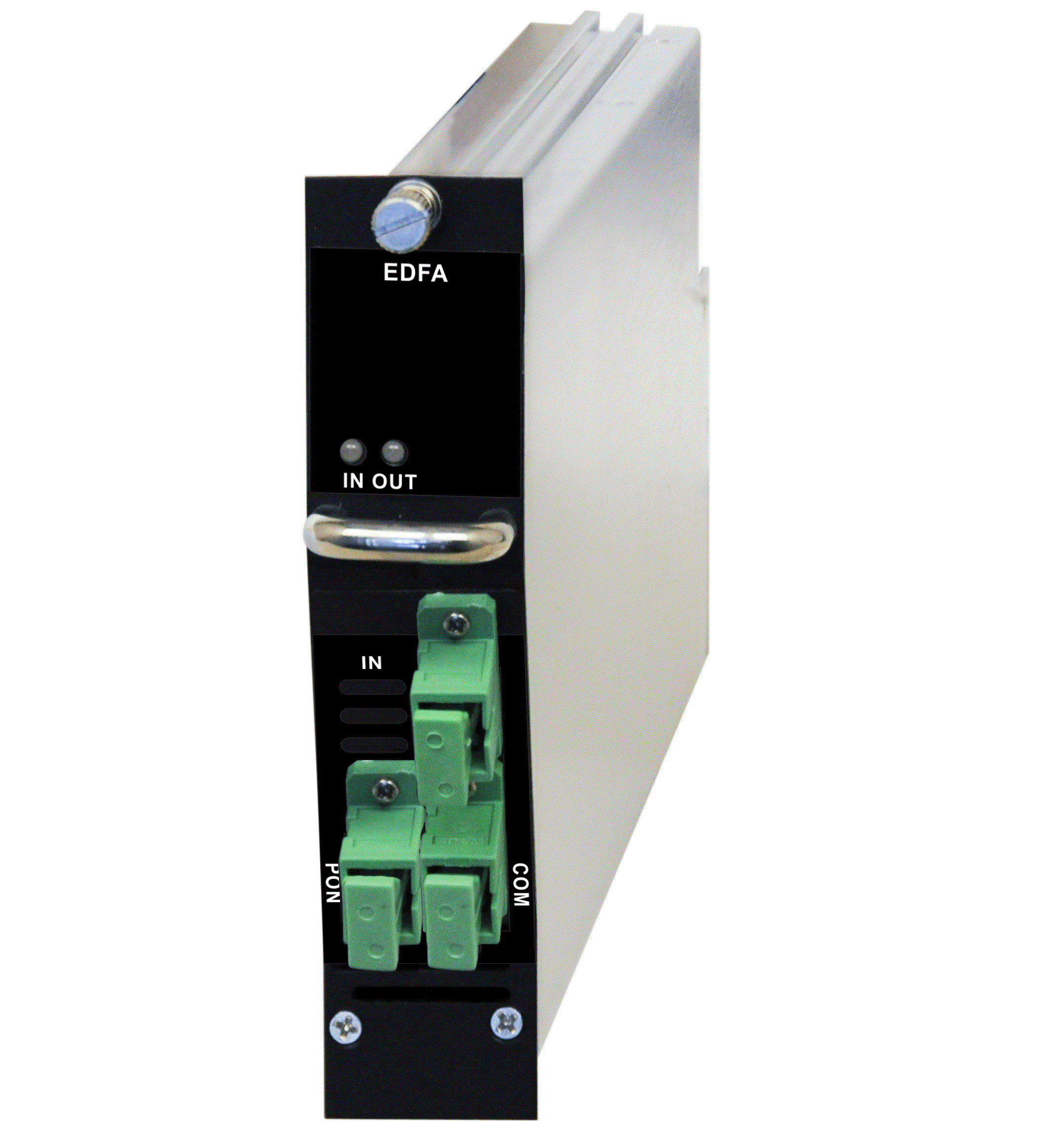

● 可选配CWDM。

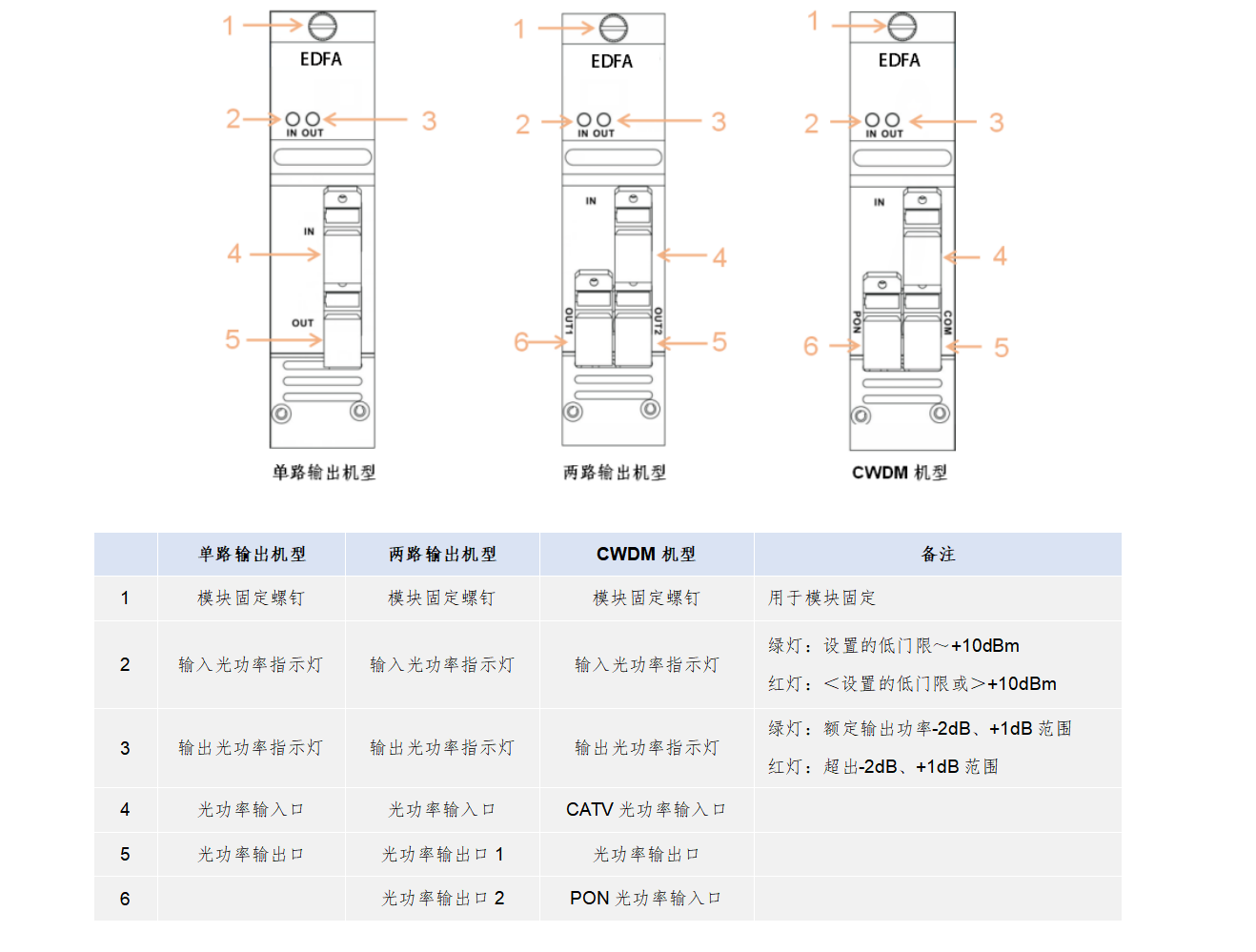

● 光功率输入输出状态指示灯。
● 输出光功率可调衰减，范围0~4dB，0.1dB步进。
● 泵浦温度、偏置电流、制冷电流实时检测。
● 宽输入光功率范围：-5 ～+10 dBm。
|
项 目 |
单 位 |
技 术 参 数 |
|
|
EDFA |
|||
|
工作波长 |
nm |
1535 - 1565 |
|
|
输入光功率 |
dBm |
-5 - +10 |
推荐0 - +5dBm |
|
输出光功率 |
dBm |
13 - 24 |
|
|
输出功率稳定度 |
dBm |
±0.5 |
|
|
噪声系数 |
dB |
≤ 5.0 |
输入光功率0dBm |
|
反射损耗 |
dB |
≥ 45 |
|
|
CNR |
dB |
≥ 52 |
550MHZ 59CH 模拟信号77dBuV/CH 550-870MHZ 40CH 数字信号67dBuV/CH 接收光功率为-1dBm |
|
CTB |
dB |
≥ 63 |
|
|
CSO |
dB |
≥ 63 |
|
|
泵浦泄漏功率 |
dBm |
≤ -30 |
|
|
光连接器类型 |
|
SC/APC |
|
|
CWDM |
|||
|
波长 |
nm |
1310±10、1490±10、1550±10 |
|
|
最大输入功率 |
mw |
500 |
|
|
插入损耗 |
dB |
≤0.6 |
|
|
光连接器类型 |
|
SC/APC或SC/UPC |
|
|
光隔离度 |
dB |
≥15：Com-PON |
|
|
≥30： Com-CATV |
|||
|
其 他 |
|||
|
工作温度 |
℃ |
-5 - +55 |
|
|
储存温度 |
℃ |
-30 - +70 |
|
|
最大功耗 |
W |
≤20 |
|
|
重量 |
Kg |
1 |
|
