高性能铒镱共掺双包层光纤和低噪声泵浦激光器，整机最大输出总功率可达+38dBm，最多支持64路输出，可选配光开关、CWDM、RF检测。
* 采用铒镱共掺双包层光纤技术和低噪声泵浦激光器。
* 输出4、8、16、32、64路可选。
* 可选配光开关，CWDM，RF检测。
* 标配应答器，支持WEB网管和SNMP网管。
* 光功率和泵浦参数等运行参数实时监控。
* 标配模块式热备份双电源。
* 输入光功率范围：-5 dBm～+10 dBm
* 输入光波长范围：1545nm～1565nm
* 噪声系数：≤ 6dB。
* 输出 功率：+25dBm～+38dBm。
* CNR≥ 50dB,CSO≥ 63dB,CTB≥ 63dB
* 工作温度：-10 ℃～+45℃
* 工作电压：AC 160V～250V或 DC -48V
* 外形尺寸: 483mm(L)X 475mm(W)X 44mm(H) (YZ);
483mm(L)X 440mm(W)X 88mm(H) (YZB)
|
机型 |
描述 |
|
WE-1550-YZ |
1U标准机型,最大16口。 |
|
WE-1550-YZ-CW |
1U标准机型+ WDM |
|
WE-1550-YZ-SW |
1U标准机型+光开关 |
|

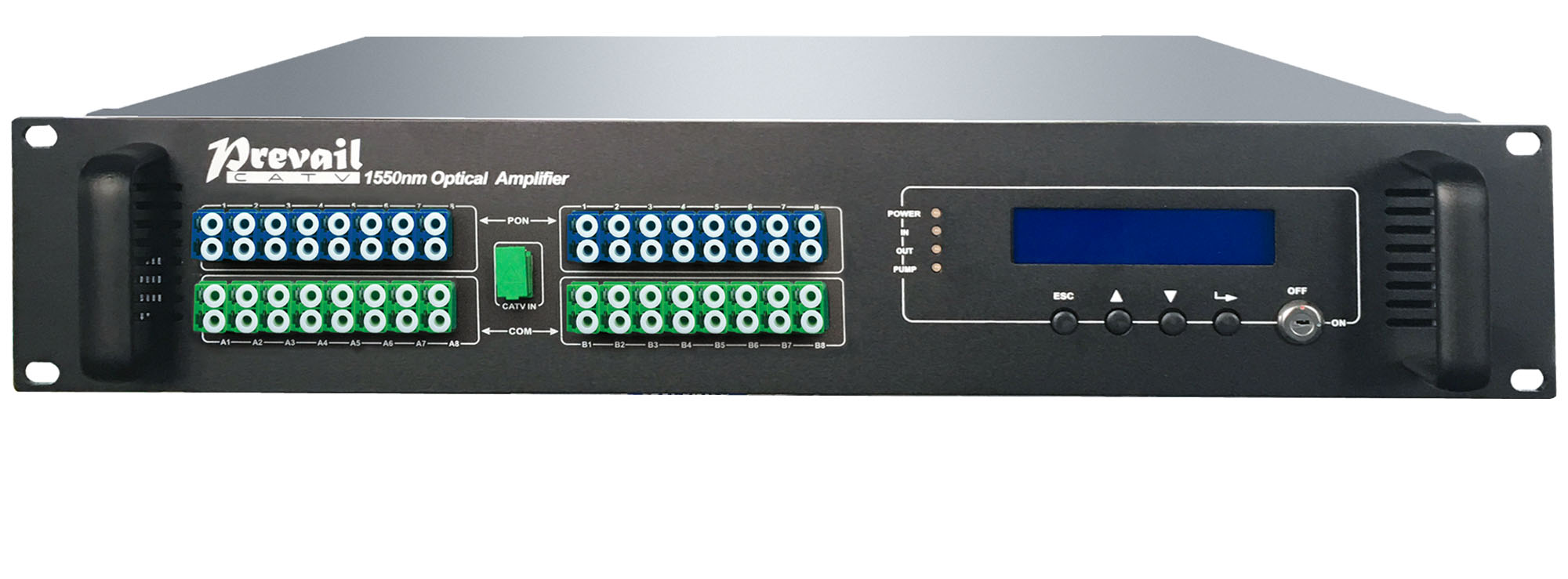

WE-1550-YZB |
2U标准机型,最大64口。 |
|
WE-1550-YZB-CW |
2U标准机型+ WDM |
|
WE-1550-YZB-SW |
2U标准机型+光开关 |
|
WE-1550-YZB-CS |
2U标准机型+ WDM+光开关 |
|
项 目 |
单位 |
技 术 参 数 |
备 注 |
|
|
工作带宽 |
nm |
1545 - 1565 |
|
|
|
输入光功率范围 |
dBm |
-5 ～ +10 |
|
|
|
最大输出光功率 |
dBm |
34 |
|
|
|
输出功率稳定度 |
dBm |
±0.5 |
|
|
|
噪声系数 |
dB |
≤ 6.0 |
输入光功率0dBm，λ=1550nm |
|
|
反射损耗 |
输 入 端 |
dB |
≥ 45 |
|
|
输 出 端 |
dB |
≥ 45 |
|
|
|
光连接器类型 |
|
SC/APC |
|
|
|
C/N |
dB |
≥ 50 |
测试条件按GT/T 184-2002 执行。 |
|
|
C/CTB |
dB |
≥ 63 |
||
|
C/CSO |
dB |
≥ 63 |
||
|
电源电压 |
V |
A:AC160V - 250V（50 Hz）；B:DC48V |
|
|
|
整机功耗 |
W |
≤ 65 |
|
|
|
工作温度范围 |
℃ |
-10 - +42 |
|
|
|
最大工作相对湿度 |
% |
最大95%无冷凝 |
|
|
|
储存温度范围 |
℃ |
-30 - +70 |
|
|
|
最大储存相对湿度 |
% |
最大95%无冷凝 |
|
|
|
外 形 尺 寸 |
mm |
437(L)× 442(W)×44(H) |
|
|
