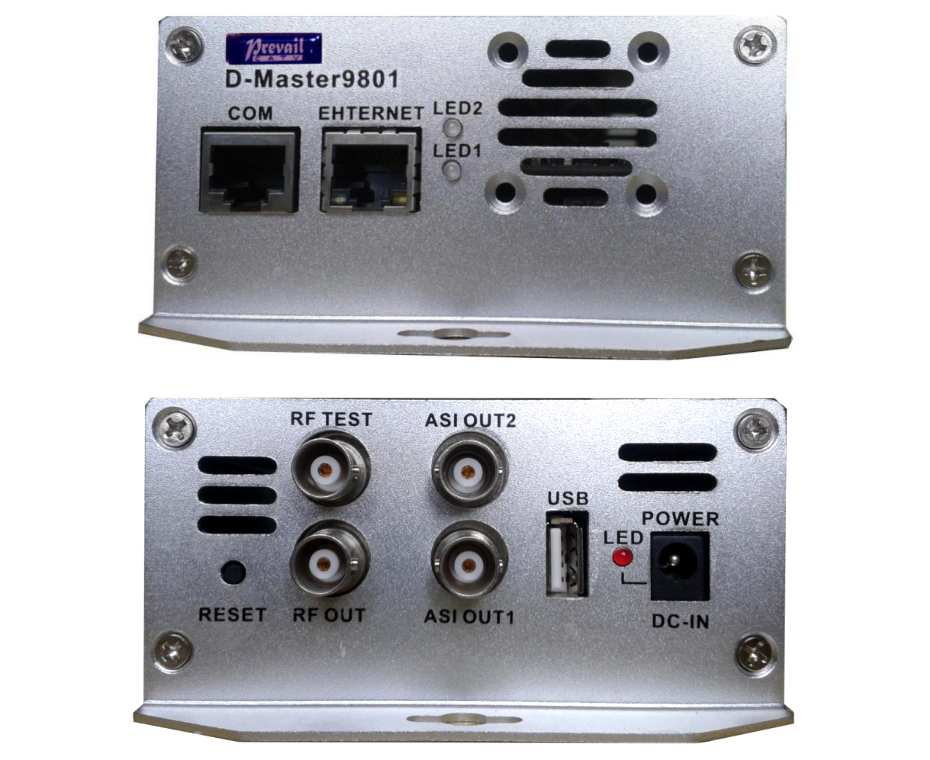

D-Master 9801 IPQAM实现了将监控系统普遍采用的实时流（RTSP封装的H.264格式的数据流）调制为DVB-C的射频信号，用户通过有线电视信号即可直接观看到小区各监控点的实时情况。最大支持8路监控信号，体积小，携带安装极为方便，社区、酒店、旅馆、超市等场所使用本设备极为理想。
n 支持RTSP转换为MPEG-TS
n IP输入最大支持8路监控信号
n IP输入(H.264格式的RTSP流)，1路DVB-C射频输出
n RF输出符号率≤7Mbaud连续可调
n 支持16~256 QAM调制模式
n RF输出衰减0~20dB连续可调
n RF射频输出频率连续可调（48~863MHz）
n 以太网网管配置操作和状态监控
|
参数 |
符号 |
描述 |
单位 |
注释 |
|
机械尺寸 |
||||
|
高 |
H |
53 |
mm |
|
|
宽 |
W |
107 |
mm |
|
|
深 |
D |
171 |
mm |
|
|
IP输入接口 |
||||
|
类型 |
- |
1000Base-T |
个 |
|
|
连接器类型 |
- |
RJ45 |
|
|
|
最大吞吐量 |
- |
900 |
Mbps |
|
|
兼容协议 |
- |
IP V4,RTSP |
|
|
|
RF输出接口 |
||||
|
阻抗 |
- |
75 |
W |
|
|
连接器类型 |
- |
BNC |
个 |
|
|
输出频率 |
|
48~863 |
MHz |
|
|
输出电平 |
|
≥120 |
dBuV |
带0~20dB的可调衰减 |
|
ASI输出接口 |
||||
|
ASI端口数量 |
- |
2 |
个 |
|
|
阻抗 |
- |
75 |
W |
|
|
连接器类型 |
- |
BNC |
NA |
|
|
TS包传输模式 |
- |
均匀 |
NA |
|
|
调制参数 |
||||
|
调制方式 |
|
16~256QAM |
|
|
|
符号率 |
SR |
1~7 |
Mbaud |
|
|
频道带宽 |
BW |
1.15~8.05 |
MHz |
|
|
输出最大有效码率 |
|
51.6 |
Mbps |
8MHz频道带宽，6.957Mbaud符号率，256QAM |
|
调制差错率 |
MER |
≥40 |
dB |
64QAM，均衡打开 |
|
比特误码率 |
BER |
≥9x10E-9 |
|
64QAM，FEC后 |
|
载噪比 |
C/N |
≥45 |
dB |
|
