1550+PON FTTH解决方案


采用1550+GEPON技术构建城域网适合有线宽带的发展需求,GEPON通过低成本的WDM复用在1550有线电视光传输系统上,不需要像CMTS/CM那样调制到RF上带来一系列技术和成本的麻烦,1550/1490/1310三波共享分光平台,从而构建具有竞争力,相对成本还低的有线宽带网,满足现在以及将来的多业务需求。

1550传输系统优势

1550nm传输系统中,激光器采用外调制方式,不但具有输出功率大、可靠性高、单位光功率成本低、光纤损耗小等优点,并且能够进行多级放大,而光放大器对CTB和CSO指标几乎没有影响,适合我国电视网络的发展特点,其优势主要体现在以下几个方面:

1.1550光发射机与光放大器的结合,可实现大功率13dBm-24dBm的分配。这样的大功率覆盖是1310系统难以达到的。结合光分路器的使用,可实现功率的灵活分配,网络结构灵活多变。通过1550nm光发射机结合大功率的EDFA密集覆盖光节点是国际上流行的组网方案。

2. 1550光传输系统在普通G.652光纤中传输的损耗仅0.25dBm/km,使1550光传输系统单位毫瓦的造价优于1310系统。

3. 由于全网只需要少量的1550光发射机,因此,只需要少量的RF连接,机房的RF配线管理系统就非常简单了,不需要像1310系统那样需要增加价格不菲的RF配线管理系统。1550传输系统只需要1+1热备份,系统备份简单、可靠性高。达到电信级别要求。

4. 1550传输系统在网络分配中的高指标。1550光传输系统解决方案的思路是利用目前国际上流行的FTTP(光纤到驻地)、FTTH(光纤到家庭)的GEPON技术思路,是接入网的发展方向!它在未来十年内能较大限度的满足中国用户大量的视频和交互式数字传输需求。

EPON系统优势

PON网络带宽可以达到双向1.25Gbps的速率。传输距离最远20Km,通过无源分路器组成的树型网络结构,分光比可以达到1:128,这种点对多点的网络结构适合建设广电FTTx接入网络。

1. 节约。基于P2MP的网络结构,OLT到ODN之间只需要一条光纤,大量节约光纤资源与光收发器。

2. 可靠。信号在PON传输过程中不经过有源电子器件,这意味着维护成本将显著降低,PON组件数量少,故障点也将相应减少,进而运营支出也会大程度地降低。

3. 长距离。PON传输距离10~20km,克服了以太网和xDSL技术在距离和带宽上的局限性,使接入方案的部署更为灵活。

4. 高带宽。与其他接入方式相比带宽更高,PON网络带宽可以达到双向1.25Gbps的速率。

5. 灵活。PON支持分光器多级连接,级联分光器合理搭配、组网方式更加灵活,尤其适用于当用户接入信息点很分散,而且各用户接入信息点间光纤资源比较短缺的场合。



网络向全IP网、多业务运营和光纤网转化已经是趋势,EPON(无源光网络)正是这样一种全光网络,他的终极目标是实现“光纤到户”。树状的网络结构,能够有效扩大业务覆盖范围;单纤外加无源分光器的传输,能够大大节约光纤资源;全业务的接入,是无论IP业务还是TDM业务,都可以在一个统一的平台上实现,同时保证其服务质量;简单的结构、强大的网管,大大节约了维护成本;以IP为主,同时兼顾TDM业务,代表了网络发展的方向,同时能够保留现有的业务收入,使网络逐步向全IP网转化。这些特点都使得EPON技术处于优势地位,并得到迅速的发展。

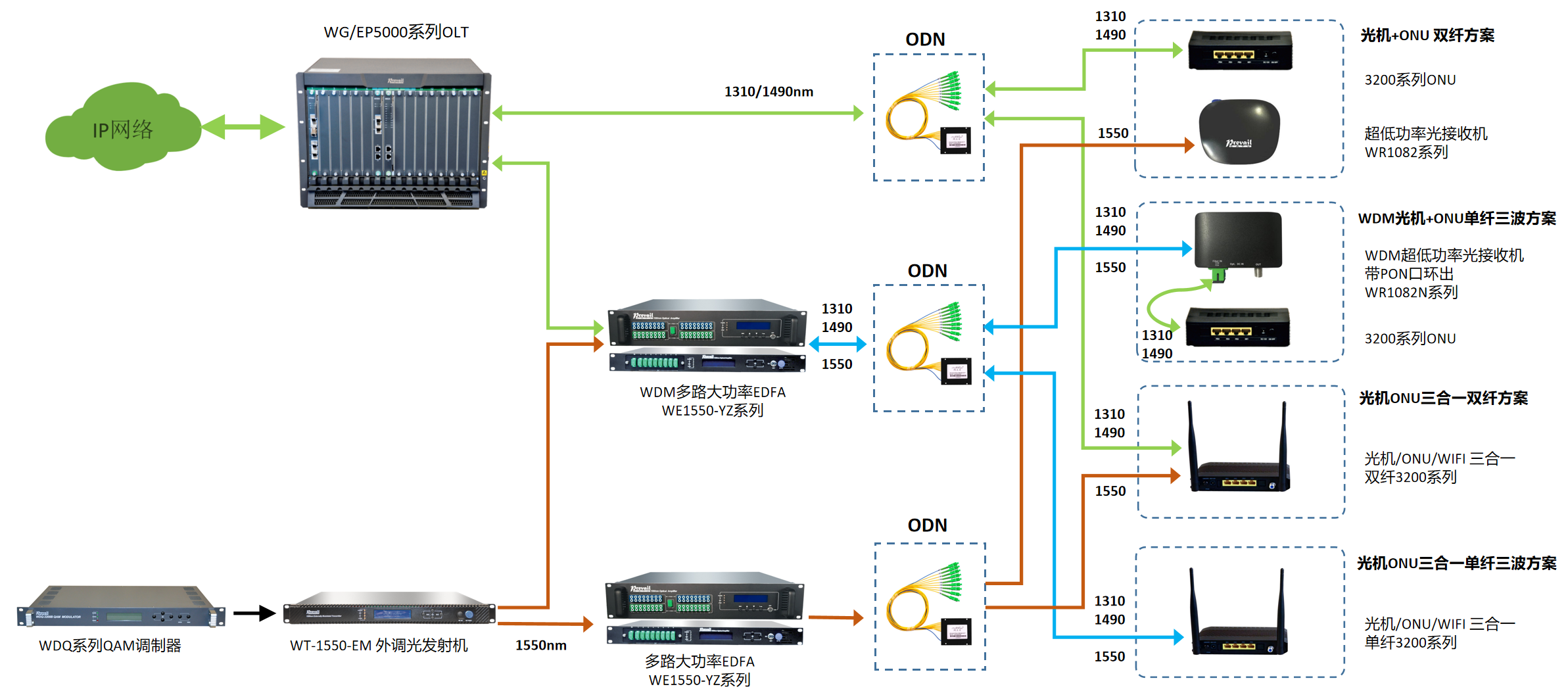

万隆通讯结合自身技术优势和市场需求,主推以下两种方案:单纤三波方案、双纤三波方案。

1单纤三波入户

在单纤三波入户方案中,广播电视业务下行1550nm光信号和PON 1310nm/1490nm光信号在前端机房经过WDM波分复用设备合并到一条光纤物理通道,然后再经过各级ODN设备的传输和分光后最终到达用户家庭,在用户家庭内部,采用我司单纤三波,数据+CATV光机二合一ONU,可直接输出广播电视信号和宽带数据信号。也可采用带WDM PON信号环出的光接收机,将环出的PIN信号接入现有的ONU中,从而实现广播电视业务和宽带数据业务的分离输出。

单纤三波接入方案的优势如下:

1、端对端的管理:由于一纤三波的网络架构是端对端的,可以很方便的管理用户终端设备。网络管理人员可以实现远程业务开通、故障维护、业务关闭等操作。

2、ODN成本低:由于广播电视信号和宽带数据信号都是在同一个物理光纤上传输,所以此方案大大降低了从分前端至用户家庭之间的ODN网络分路器,纤芯资源等的建设成本。

2双纤三波入户

双纤三波即广播电视业务下行1550nm光信号和PON 1310nm/1490nm光信号分别在不同的纤芯中传输,各自经过不同的物理传输通道到达用户家庭,入户后,CATV光信号输入FTTH入户型光接收机接收提供射频电信号,PON光信号输入FTTH入户型ONU提供宽带数据业务。

双纤三波接入方案的优势如下:

1、无波长干扰:在双纤三波接入的FTTH方案中,广播光信号和数据双向光信号的传输通道为物理独立的光纤通道,避免了波长干扰问题。

2、用户终端成本低:相比较一纤三波方案,双纤三波可节省大量的用户终端DWDM设备成本。

3、可靠性高:消除了室外有源设备,可靠性高,可节省大量的运维及室外设备取电的费用。
