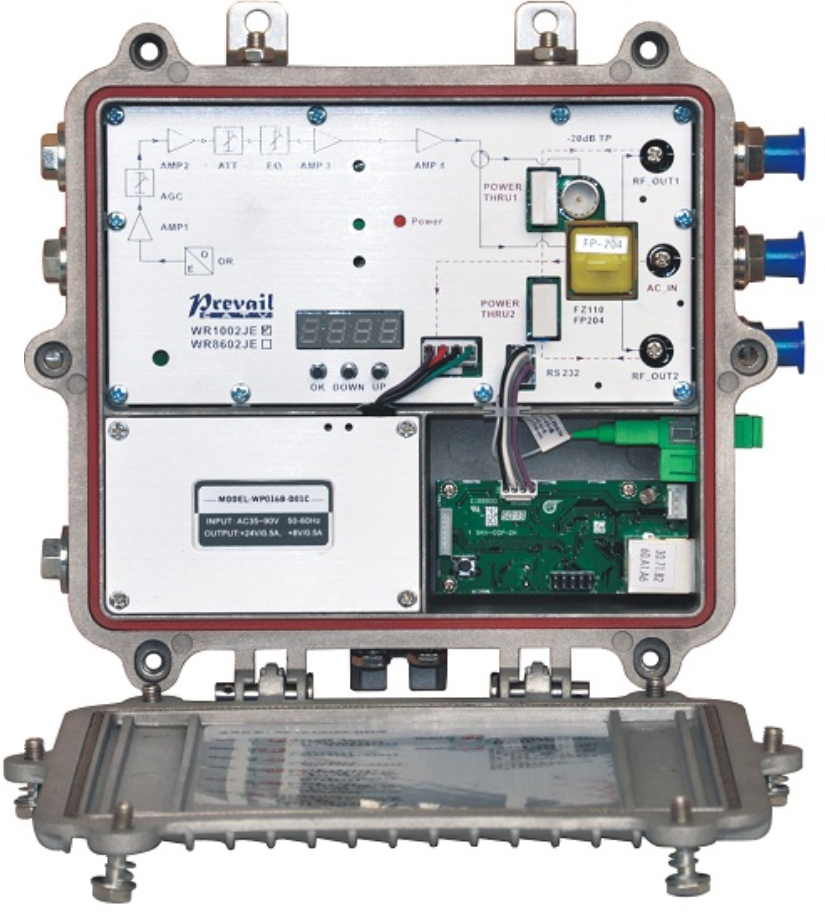

WR1002JE，两路分配输出，1GHz，光AGC，电调衰减均衡，砷化镓功率倍增放大模块，最大输出电平114dBµV，DFB激光器，支持应答器。
* 5 ~ 1003MHz，频率分割可选。
* 光AGC范围：-9/-8/-7 ~ +2 dBm（ 可调）
* 最大输出电平：116dBμV
* 电调衰减，电调均衡。
* 砷化镓功率倍增放大， 两路分配或分支输出。
* 超薄型，厚度仅为65mm.
* 支持国标II类应答器。
* 可选CWDM.
* 光纤接口可外置，也可内置。
* 功耗≤ 14W
* 工作电压：AC 220V or AC 60V (50Hz)
|
项 目 |
单 位 |
技术参数 |
|
|
光 学 参 数 |
|||
|
接收光功率 |
dBm |
-9 ~ +2 |
|
|
光AGC控制范围 |
dBm |
+2 ～ -9/-8/-7（可调） |
|
|
光反射损耗 |
dB |
>45 |
|
|
光接收波长 |
nm |
1100 ~ 1600 |
|
|
光连接器类型 |
|
SC/APC或用户指定 |
|
|
光纤类型 |
|
单 模 |
|
|
链 路 性 能 |
|||
|
C/N |
dB |
≥ 51 |
EQ8dB输出电平108 dBμV (FZ110) |
|
C/CTB |
dB |
≥ 67 |
|
|
C/CSO |
dB |
≥ 62 |
|
|
射 频 参 数 |
|||
|
频率范围 |
MHz |
45 ~862/1003 |
|
|
带内平坦度 |
dB |
±0.75 |
|
|
标称输出电平 |
dBμV |
≥ 108 |
|
|
最大输出电平 |
dBμV |
≥ 112（-9 ~ +2dBm光功率接收） |
|
|
≥ 116（-7 ~ +2dBm光功率接收） |
|||
|
输出反射损耗 |
dB |
≥16 |
|
|
输出阻抗 |
Ω |
75 |
|
|
电控均衡范围 |
dB |
0～15 |
|
|
电控衰减范围 |
dB |
0～15 |
|
|
一 般 特 性 |
|||
|
电源电压 |
V |
A: AC（150~265）V B: AC (35~90) V |
|
|
工作温度 |
℃ |
-40~60 |
|
|
功 耗 |
VA |
≤14 |
|
|
外形尺寸 |
mm |
220（L）* 205（W）* 65（H） |
|
